ایل ای ڈی ہیٹ سنکس کے لیے اپنی مرضی کے صنعتی ایلومینیم پروفائلز-ٹولنگ + ایکسٹروژن + مشیننگ
کسی بھی طرح سے، آپ کو ایک ہیٹ سنک پروفائل کی ضرورت ہے جو کسی کیٹلاگ میں موجود نہ ہو۔ اور آپ کو کسی ایسے شخص کی ضرورت ہے جو اس خیال کو لے سکے، ٹولنگ بنا سکے، اخراج کو چلا سکے، اور آپ کے پرنٹ سے مماثل پرزے فراہم کر سکے۔
- مصنوعات کا تعارف
آپ کے پاس ایک ڈرائنگ ہے۔ شاید یہ ایک کھردرا خاکہ ہے۔ ہوسکتا ہے کہ یہ ایک مکمل جہت والی CAD فائل ہو۔ کسی بھی طرح سے، آپ کو ایک ہیٹ سنک پروفائل کی ضرورت ہے جو کسی کیٹلاگ میں موجود نہ ہو۔ اور آپ کو کسی ایسے شخص کی ضرورت ہے جو اس خیال کو لے سکے، ٹولنگ بنا سکے، اخراج کو چلا سکے، اور آپ کے پرنٹ سے مماثل پرزے فراہم کر سکے۔
ہم ہر روز یہی کرتے ہیں۔
ہم کیا پیش کرتے ہیں
یہ "ہم معیاری پروفائلز فروخت کرتے ہیں" صفحہ نہیں ہے۔ معیاری پروفائلز کچھ لوگوں کے لیے ٹھیک ہیں۔ اگر آپ یہ پڑھ رہے ہیں، تو آپ کو شاید کچھ مختلف کی ضرورت ہے۔ مختلف پن کی اونچائی۔ مختلف بیس موٹائی. ایک مخصوص بڑھتے ہوئے چینل۔ ایک شکل جو آپ کے دیوار کے ایک عجیب کونے میں فٹ بیٹھتی ہے۔
ہم اپنی مرضی کے مطابق اخراج ڈیز بناتے ہیں۔ ہم پروفائلز چلاتے ہیں۔ ہم انہیں مشین بناتے ہیں۔ ہم انہیں ختم کرتے ہیں۔ آپ ڈرائنگ بھیج دیں۔ باقی ہم سنبھال لیتے ہیں۔
سروس کا دائرہ کار:
- حسب ضرورت ڈائی ڈیزائن اور فیبریکیشن (آپ کا کراس-سیکشن، آپ کے طول و عرض)
- ایلومینیم کا اخراج (6063, 6061, 6005, 6082)
- پوسٹ-ایکسٹروشن اسٹریچنگ اور سیدھا کرنا
- CNC مشینی (کاٹنا، ڈرلنگ، ٹیپنگ، ملنگ، سلاٹنگ)
- سطح کی تکمیل (انوڈائزنگ، پاؤڈر کوٹنگ، سینڈ بلاسٹنگ)
- پیکجنگ اور برآمد
کوئی دلال نہیں۔ نہیں "ہمیں مشین کو آؤٹ سورس کرنا پڑے گا۔" ایک دکان، ایک قیمت، ایک ترسیل۔
تکنیکی وضاحتیں
| پیرامیٹر | ہماری صلاحیتیں۔ |
| مواد | 6063-T5, 6061-T6, 6005, 6082 (درخواست پر دیگر) |
| تھرمل چالکتا (6063) | ~200 W/m·K |
| زیادہ سے زیادہ پروفائل سائز | 320 ملی میٹر سرکل قطر (CCD) تک |
| کم سے کم دیوار کی موٹائی | 0.8 ملی میٹر (جیومیٹری پر منحصر ہے) |
| پنکھ کی موٹائی | اعلی کثافت والے ڈیزائنوں کے لیے 1.0 ملی میٹر تک |
| فن کی اونچائی | 120 ملی میٹر تک |
| اخراج رواداری | GB/T 5237، EN 755، یا حسب ضرورت |
| CNC رواداری | ±0.05 ملی میٹر معیاری؛ اہم خصوصیات پر ±0.01 ملی میٹر |
| سطح ختم | مل ختم، انوڈائز (واضح/کالا/اپنی مرضی کے مطابق)، پاؤڈر کوٹ (RAL)، سینڈ بلاسٹ، کیمیائی فلم |
| ڈائی لیڈ ٹائم | 4-6 ہفتے |
| نمونہ لیڈ ٹائم | مرنے کے مکمل ہونے کے 1-2 ہفتے بعد |
| پروڈکشن لیڈ ٹائم | نمونے کی منظوری کے بعد 4-6 ہفتے |
ہماری سروس کو کیا مختلف بناتا ہے۔
1. ہم ڈائی بناتے ہیں، نہ صرف اسے چلاتے ہیں۔
کچھ دکانیں آپ کی ڈرائنگ کسی فریق ثالث کو بھیجتی ہیں۔ ہم اپنے ایکسٹروشن ڈیز کو -گھر میں ڈیزائن اور فیبریکیٹ کرتے ہیں۔ اس کا مطلب ہے کہ تیز تر تبدیلی، بہتر کوالٹی کنٹرول، اور جب کسی چیز کو ایڈجسٹمنٹ کی ضرورت ہو تو کوئی کمیونیکیشن گیپ نہیں۔
2. اقتباس کرنے سے پہلے ہم اصل میں آپ کی ڈرائنگ پڑھتے ہیں۔
ہم رواداری کو دیکھتے ہیں۔ ہم دیوار کی موٹائی کو دیکھتے ہیں۔ ہم ان خصوصیات کو دیکھتے ہیں جن کو نکالنا مشکل ہو سکتا ہے یا مشین۔ اگر ہمیں کوئی مسئلہ نظر آتا ہے، تو ٹولنگ پر رقم خرچ کرنے سے پہلے ہم آپ کو بتاتے ہیں۔ کے بعد نہیں۔
3. ایک چھت، کوئی ہینڈ آف نہیں۔
اخراج ہمارے پریس سے نکلتا ہے۔ یہ سیدھا ہماری CNC کی دکان پر جاتا ہے۔ وہی عمارت، وہی لوگ، ایک ہی معیار کی جانچ۔ آپ کسی مڈل مین کے لیے ادائیگی نہیں کر رہے ہیں۔ آپ کسی اور کے شیڈول کا انتظار نہیں کر رہے ہیں۔
4. ہم توڑنے والے ٹولز کے بغیر ہائی-کثافت کے پنکھے کرتے ہیں۔
پتلے پنکھ، تنگ فاصلہ، لمبے پروفائلز-یہ موڑنے یا ٹوٹے بغیر مشین کے لیے مشکل ہیں۔ ہم نے فکسچرنگ، ٹول کے راستے، اور کام کرنے والی فیڈز اور رفتار جاننے کے لیے ان میں سے کافی کام کیا ہے۔
درخواست
یہ پروفائلز ہر قسم کی صنعتی اور تجارتی مصنوعات میں ختم ہوتے ہیں:

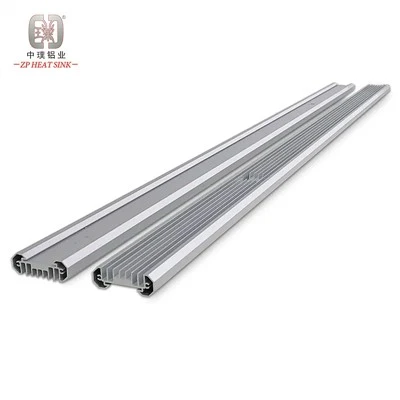

- ایل ای ڈی لائٹنگ فکسچر – اسٹریٹ لائٹس، ہائی-بے لائٹس، فلڈ لائٹس، گرو لائٹس، آرکیٹیکچرل لائٹنگ
- پاور الیکٹرانکس – IGBT کولنگ، ریکٹیفائر، پاور سپلائیز، موٹر ڈرائیوز، فریکوئنسی انورٹرز
- صنعتی سامان – CNC کنٹرولرز، ویلڈنگ مشینیں، سرو ڈرائیوز، بیٹری چارجرز
- ٹیلی کمیونیکیشنز – 5G بیس اسٹیشنز، RF ایمپلیفائر، نیٹ ورک سوئچز
- آٹوموٹو اور ای وی – آن بورڈ چارجرز، DC-DC کنورٹرز، بیٹری تھرمل مینجمنٹ
- قابل تجدید توانائی – سولر انورٹرز، ونڈ ٹربائن کنٹرولرز
اگر آپ کا آلہ حرارت پیدا کرتا ہے اور اسے حسب ضرورت ٹھنڈک حل کی ضرورت ہے، تو ہمارے پاس اس کے لیے ایک پروفائل ہے۔
مینوفیکچرنگ کا عمل
مرحلہ 1 - ڈرائنگ ریویو اور ڈی ایف ایم
آپ فائل بھیج دیں۔ ہمارے انجینیئر اس کا جائزہ لیتے ہیں کہ باہر نکالنے کی صلاحیت اور مشینی صلاحیت۔ ہم پتلی دیواروں، تیز کونوں، دیوار کی ناہموار موٹائی-کوئی ایسی چیز تلاش کرتے ہیں جو مسائل کا باعث بن سکے۔ پھر ہم آپ کو رائے دیتے ہیں۔ اگر ڈیزائن کام کرتا ہے، تو ہم آگے بڑھتے ہیں. اگر اس میں تبدیلی کی ضرورت ہے تو ہم آپ کو بتاتے ہیں کہ کیا اور کیوں۔
مرحلہ 2 - ڈائی ڈیزائن اور فیبریکیشن
ہم CAD/CAM کا استعمال کرتے ہوئے ایکسٹروشن ڈائی کو ڈیزائن کرتے ہیں، پھر اسے اعلی-گریڈ ٹول اسٹیل سے کاٹتے ہیں۔ گرمی کا علاج، پالش، ختم. ایک اچھی ڈائی اچھی پروفائلز بناتی ہے۔ ہم یہاں کونے کونے نہیں کاٹتے ہیں۔
مرحلہ 3 - ایلومینیم اخراج
6063 یا 6061 بلٹس پریس میں جاتے ہیں۔ گرم مرنے کے ذریعے دھکیل دیا. پروفائلز دوسرے سرے سے باہر آتے ہیں۔ ہم ان کو ٹھنڈا کرتے ہیں، اندرونی تناؤ کو دور کرنے کے لیے ان کو کھینچتے ہیں، اور انہیں کسی نہ کسی حد تک کاٹ دیتے ہیں۔
مرحلہ 4 - CNC مشینی
یہ وہ جگہ ہے جہاں خام اخراج آپ کا مکمل حصہ بن جاتا ہے۔ ہم نے درست لمبائی میں کاٹ دیا. ڈرل بڑھتے ہوئے سوراخ. تھریڈز کو تھپتھپائیں۔ مل کی جیبیں یا سلاٹ۔ مشین بڑھتے ہوئے سطحیں فلیٹ۔ جو کچھ بھی آپ کی ڈرائنگ کا مطالبہ کرتا ہے۔
مرحلہ 5 - سطح کی تکمیل
- **Anodizing**: صاف، سیاہ، یا حسب ضرورت رنگ۔ سنکنرن مزاحمت کا اضافہ کرتا ہے، صاف نظر آتا ہے، تھرمل کارکردگی کو نقصان نہیں پہنچاتا۔
- **پاؤڈر کوٹنگ**: کوئی بھی RAL رنگ۔ سخت ماحول کے لیے پائیدار ختم۔
- **سینڈ بلاسٹنگ**: یونیفارم میٹ ٹیکسچر۔
- **کیمیائی فلم**: ان ایپلی کیشنز کے لیے جن کو برقی چالکتا کی ضرورت ہوتی ہے۔
مرحلہ 6 - معیار کا معائنہ
ہم طول و عرض چیک کرتے ہیں۔ ہم سطح ختم کی جانچ پڑتال کرتے ہیں. ہم دھاگے کی گہرائی اور سوراخ کی پوزیشن چیک کرتے ہیں۔ سخت رواداری کے لیے سی ایم ایم۔ کوئی اندازہ نہیں۔
مرحلہ 7 - پیکجنگ اور شپمنٹ
فوم، کارٹن، لکڑی کے کریٹ-جو کچھ بھی آپ کے پرزہ جات کو ایک ہی ٹکڑے میں آپ کی گودی تک لے جانے کی ضرورت ہے۔
ZP ہیٹ سنک کے ساتھ کیوں کام کریں؟
ہم برسوں سے یہ کر رہے ہیں۔
مہینوں نہیں۔ سال ہم نے وہ ڈیزائن دیکھے ہیں جو کام کرتے ہیں اور جو نہیں کرتے۔ ہم نے سیکھا ہے کہ extruders کیا کر سکتے ہیں اور کیا نہیں کر سکتے۔ یہ تجربہ آپ کا وقت اور پیسہ بچاتا ہے۔
ہم ٹوٹے ہوئے نہیں ہیں۔
ہم درمیانی نہیں ہیں۔ ہم تجارتی کمپنی نہیں ہیں۔ ہم ایک کارخانہ دار ہیں۔ آپ ان لوگوں کے ساتھ براہ راست ڈیل کرتے ہیں جو آپ کے پرزے بناتے ہیں۔
ہم آپ کو سچ بتاتے ہیں۔
اگر آپ کا ڈیزائن ٹول کے لیے مہنگا ہونے والا ہے، تو ہم آپ کو بتاتے ہیں۔ اگر رواداری اس کی ضرورت سے زیادہ سخت ہے، تو ہم اسے ڈھیل دینے کا مشورہ دیتے ہیں۔ اگر کوئی مختلف مرکب بہتر کام کرے گا، تو ہم اس کی سفارش کرتے ہیں۔ کوئی سرپرائز نہیں۔
ہم دنیا بھر میں جہاز بھیجتے ہیں۔
روزانہ شمالی امریکہ، یورپ، جنوب مشرقی ایشیا، آسٹریلیا تک۔ ہم کاغذی کارروائی جانتے ہیں۔ ہم پیکیجنگ کی ضروریات کو جانتے ہیں۔ ہم لاجسٹکس جانتے ہیں.
حسب ضرورت کے اختیارات
| خصوصیات | ہم کیا کر سکتے ہیں |
| پروفائل جیومیٹری | کوئی بھی کراس- سیکشن جو 320mm CCD کے اندر فٹ ہو۔ |
| فن کنفیگریشن | متوازی، شعاعی (سورج مکھی)، غیر متناسب، کثیر-اونچائی |
| بڑھتے ہوئے خصوصیات | تھریڈڈ سوراخ، سوراخوں، سلاٹوں، جیبوں، ڈوویٹیلز کے ذریعے- |
| سطح ختم | انوڈائز (واضح/کالا/اپنی مرضی کے مطابق)، پاؤڈر کوٹ (کوئی بھی RAL)، سینڈ بلاسٹ |
| نشان لگانا | لیزر اینچنگ، لوگو یا پارٹ نمبرز کے لیے سلک اسکریننگ |
| پیکجنگ | بڑے آرڈر کے لیے معیاری کارٹن، کسٹم فوم، لکڑی کے کریٹس |
FAQs-اکثر پوچھے گئے سوالات
سوال: آپ کو کونسی معلومات کا حوالہ دینے کی ضرورت ہے؟
A: ایک ڈرائنگ (STEP, IGES, DWG, PDF) یا طول و عرض، رواداری، مواد، مقدار، اور سطح کی تکمیل کے ساتھ تفصیلی خاکہ۔
سوال: کم از کم آرڈر کی مقدار کیا ہے؟
A: پروفائل کے سائز اور پیچیدگی پر منحصر ہے۔ ہم چھوٹے رنز اور بڑے رنز کے ساتھ کام کرتے ہیں۔ اپنی ضروریات کے ساتھ ہم سے رابطہ کریں۔
سوال: کسٹم ڈائی میں کتنا وقت لگتا ہے؟
A: ڈیزائن اور فیبریکیشن کے لیے 4-6 ہفتے۔
سوال: کیا آپ موجودہ پروفائل سے میل کھا سکتے ہیں؟
A: ہاں۔ نمونہ یا تفصیلی پیمائش بھیجیں۔ ہم انجنیئر کو ریورس کر سکتے ہیں اور میچ کے لیے ڈائی بنا سکتے ہیں۔
سوال: 6063 اور 6061 میں کیا فرق ہے؟
A: 6063 آسانی سے باہر نکلتا ہے اور اس میں قدرے بہتر تھرمل چالکتا ہے (~200 بمقابلہ ~180 W/m·K). 6061 زیادہ مضبوط ہے۔ ہم زیادہ تر ہیٹ سنک کے لیے 6063 تجویز کرتے ہیں جب تک کہ ساختی تقاضے 6061 . کا مطالبہ نہ کریں۔
سوال: کیا آپ تھرمل تخروپن پیش کرتے ہیں؟
A: ہاں۔ اہل پروجیکٹس کے لیے، ہم ٹولنگ سے پہلے ڈیزائن کی توثیق کرنے کے لیے CFD تجزیہ چلاتے ہیں۔
سوال: آپ کون سے فائل فارمیٹس کو قبول کرتے ہیں؟
A: STEP، IGES، DXF، DWG، PDF۔ یا جسمانی نمونہ بھیجیں۔
ایک اقتباس حاصل کریں۔
آپ کے پاس ایک ڈرائنگ ہے۔ آپ کو اپنی مرضی کے مطابق ایکسٹروژن ڈائی اور مشینی ہیٹ سنک پروفائلز کی ضرورت ہے۔ ہمیں اپنی فائلیں بھیجیں۔ ہمیں اپنی مقدار اور ٹائم لائن بتائیں۔ ہم ایک مسابقتی اقتباس اور حقیقت پسندانہ شیڈول کے ساتھ آپ کے پاس واپس جائیں گے۔
